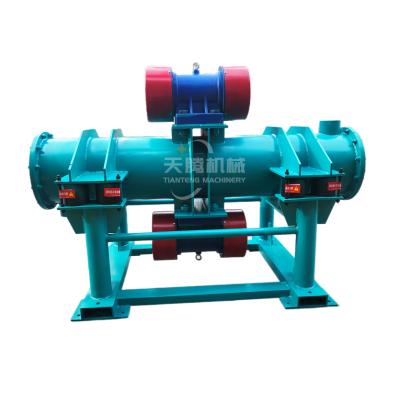

Вибрационное измельчение

Вибрационное измельчение

      Модель: ZM100-1200
      Напряжение: 220V/380V/415V/480V
      Производство: 0,1-16t/h
      Применимые материалы: стекло и руда
      Размер частиц подачи: ≤15-25 мм
      Размер частиц излучения: 0,3-0,074 мм

вибрационная мельница является основным назначением вибрационной мельницы является малый и средний невзрывоопасных материалов абразивное оборудование, в основном используется в металлургии, шахтах, строительных материалах, химической промышленности, огнеупорных материалов и других отраслях промышленности

Description


Двойная вибрационная мельница



Основное использование вибрационной мельницы


   Вибрирующая мельница представляет собой небольшую и среднюю неэкспозиционную шлифовальную оборудование, которое в основном используется для тонкой порошковой и ультрафийной обработки порошка при металлургии, горнодобывающей промышленности, строительных материалах, химической промышленности, рефрактерных материалах, абразивах, графитах, стекле, керамике и других отраслях промышленности. Особенно при производстве химических красителей, специальной керамики, металлургии шлифования и усовершенствованных рефрактерных материалов, широко используется ультраскоростная обработка в качестве сырья. В последние годы эта серия вибрационных мельниц стала первым выбором для измельчения белых в металлической индустрии магния.

Рабочий принцип вибрационной мельницы


Вибрирующая мельница - это новый тип фрезерного оборудования. Это оборудование использует высокочастотную вибрацию цилиндра, чтобы сделать среду шлифования в цилиндре, воздействуя на материал с помощью инерционной силы. Среда шлифования обычно представляет собой круглую сталь (или средний шарик) φ16 ~ φ36 мм. После того, как стальный стержень стал изготовлена ​​и гасит, твердость достигает HRC55 или выше. Когда размер частиц подачи составляет> 15 мм, возьмите больший диаметр, а когда размер частицы подачи <15 мм, возьмите меньший диаметр и одновременно используйте две или более спецификации стальных стержней. Во время работы двигатель вибрационной мельницы с двойным цилиндром вращается с эксцентричным вибрационным устройством молотка через гибкую связь и универсальный вал привода связи, чтобы вибрировать барабан, а абразивы в барабане и материалы в барабане переворачиваются и затронуты, так что материалы раздавлены в короткое время; Одноцилиндровый вибрационная мельница вибрирует барабан через операцию вибрационного двигателя, так что материалы в барабане и барабане переворачиваются и затронуты, и достигается цель дробления.

 Тип вибрирующей мельницы тип

Согласно количеству роликов, существуют: одноцилиндровый мельница, двухцилиндровый мельница и тройная мельница. Среди них наиболее широко используются мельницы с двойными стволами

1. Согласно типу шлифовальной среды, есть: вибрирующая мельница, вибрирующая шариковая мельница

2. В соответствии с типом ввода и выхода, есть: один вход и выход, двойной вход и двойной выход, двойной вход и двойной выход и т. Д.

3. Аранжировка по структуре: вертикальный, горизонтальный

4. Согласно объему блока цилиндров, есть 10L, 50L, 100L, 200L, 400L, 600L, 800L, 1000L, 1200L

Преимущества производительности вибрационной мельницы:

1. Основные характеристики вибрирующего двигателя

2. Компактная структура и небольшая площадь

3. Низкое энергопотребление на единицу выходной и высокой мощности

4. Концентрированный размер абразивной частицы

5. Простой процесс и простой в эксплуатации

6. Легко заменить подкладку и шлифовальные носители

Описание модели вибрирующей мельницы

2   ZM - 400 - w -q

┬ ┬    ┬    ┬

│    │    │   └ └Cinding Среда: стальный шарик (стержневой среду не отмечен)

│    │    └acstructure : горизонтальная (вертикальная без опознавательна)

└ack

│ └ackinding Mill

└ackide

Вибрационная мельница

WeChat Picture_20221116182555.jpg

Технические параметры вибрации:

модель

ZM-100

2ZM-200

2ZM-400

2ZM-600

2ZM-800

2ZM-1000

2ZM-1200

проект

параметр

Метод шлифования

Сухой, мокрый, открытый цепь, закрытый цепь

Размер частиц впускного отверстия (мм)

≤15

≤20

≤25

Размер частиц разряда (мм)

0,3-0,074

Объем цилиндра (L)

100

200

400

600

800

1000

1200

Производственные мощности (т/ч)

0,1-1,5

0,2-3

0,3-5

0,3-7

1-10

1-13

1.2-16

Амплитуда (мм)

9-14

9-14

8-11

8-11

7-9

7-9

7-9

Моторная мощность KW

17-22

22-37

37-45

45-55

55-75

55-75

75-90

Частота вибрации (Гц)

16.2

16.3

16.3

16.3

16.5

16.6

16.7

Вес всей машины

(т)

≈2,5

≈4,0

≈6.6

≈8.0

≈11,5

≈13.8

≈16.3


Использование вибрационного двигателя и поддержание вибрирующих мельниц с одной трубкой (для вибрирующих мельниц с двойной трубкой и много труб, обычные двигатели с эксабиты используются в качестве источников возбуждения и не будут описаны отдельно.)

Вибрирующие двигатели имеют характеристики высокого использования возбуждения, небольшого потребления энергии и долгого срока службы. Обычно используется на маленьких вибрирующих мельницах с одной трубкой. Сила возбуждения вибрирующего двигателя может быть настройкой беспрепятственной, что облегчает его использование. Вибрационный двигатель принимает медный ядро ​​380V и 50 Гц трехфазный асинхронный вибрационный двигатель, который устанавливается горизонтально.
